商品紹介
今日の様々な電線ストリップ加工の要求に対応するためプログラム機能を 搭載したマシンです。広い加工範囲、大型タッチスクリーンを採用し、スマートフォンのような 使いやすさで生産性を向上させます。多様な特殊機能とワイヤーライブラリで、 より簡単に高品質なストリップが可能です。 また、シーケンス機能により、多芯ケーブル内部の異なる電線径のストリップ加工にも最適です。
こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。
Mira230
■ 優れた加工範囲の広さ
強いカット力、ストリップ力を兼ね備えた頑丈な設計
ストリップ可能範囲は、AWG8 / 8mm2まで
シーケンス加工など他にはない機能を搭載
■ 生産性の最大化
１回で多芯ケーブルを加工
使用頻度が高い機能に素早くアクセス
保存した加工データの呼び出し機能搭載
■ 高い品質の再現性
ライブラリに登録された加工データを基にストリップが可能
パスワードでアクセスを制限
エアーブローで自動的にカス落とし
■ スマートなデザイン
スマートフォンのようなタッチスクリーンで素早い操作性
人間工学に基づいたデザインで作業が簡単
簡単かつ素早くパラメータの入力が可能
技術データ
| 項目 | 詳細 |
|---|---|
| 対象電線サイズ（ストリップ） | 0.03 - 8㎟(AWG32 - 8 ) 1) |
| 最大電線外径 | 6.5㎜ ( 0.256in. ) |
| ストリップ長さ | 1.5 - 46mm ( 0.06 - 1.81in. ) |
| (先端カットを含むストリップ長さ) | 0.01 - 46mm ( 0- 1.81in. ) |
| 先端カット長さ | 1.5 - 46mm ( 0.06 - 1.81in. ) |
| 引っ張り長さ | up to 46mm ( 1.81in. ) |
| 先端カット可能な最大電線サイズ | 2mm2 / AWG14 / Φ1.6mm ( Φ0.063in. ) |
| 直径設定単位 | 0.01mm ( 0.0004in. ) |
| ストリップ長さ設定単位 | 0.01mm ( 0.0004in. ) |
| 標準グリッパーでの加工不能挿入長さ | 11mm ( 0.43in. ) |
| オプションの薄型グリッパーでの加工不能挿入長さ | 8mm ( 0.31in. ) |
| 加工データライブラリ：最大エントリー数 | 1500 |
| シーケンス機能：最大ステップ数 | 100 |
| サイクルタイム（弊社条件による） | 0.35秒 |
| 電源コード | 100 - 240 VAC, 120VA |
| 供給空気圧力（エアーブロー機能） | 0.5 - 0.7 MPpa |
| スクリーンサイズ | 5" |
| スタンバイモードからの起動時間 | ＜1秒 |
| 動作保証温度 | 5 - 40℃ |
| 製品寸法( W x H x D ) | 141 x 290 x 463mm ( 5.5 x 11.4 x 18.2in. ) |
| 重量 | 11Kg ( 24lbs. ) |
| CE適合 | 「EU（EC）指令」の機械安全性及び電磁環境 両立性に遵守しています。 |
1) 加工困難な電線、AWG10以上の太い電線を加工する場合は、スペック内でも加工できない場合が
ございます。ご購入前にサンプル加工することをお勧めいたします。

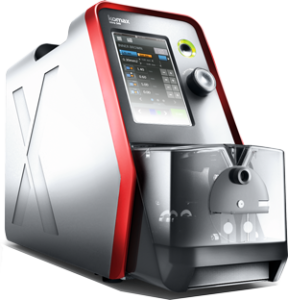

Mira340
プログラム機能搭載ロータリーワイヤーストリッパーは、最大限精度を維持しつつ、 汎用性の高さを兼ね備えたストリッパーです。難しい仕様の電線や被服の加工に最適です。 Mira340は、４枚刃ロータリーヘッドで他にはない機能を有し、生産時間の短縮、品質を向上させます。
１台で非常に幅広いアプリケーションに対応できます。 シーケンス加工により、多芯ケーブや多重被覆の電線を素早く加工でき、時間を短縮します。さらに、簡単操作で生産性を向上させます。
■ 非常に幅広い加工範囲、加工困難な電線こそ威力を発揮
ストリップ困難な電線に最適
様々な種類の被覆、素材の加工に対応
最大16mm2、胴体断面積（AWG 5）、最大ストリップ長さ72mmまで加工
■ 優れた加工品質
４枚刃ロータリー刃で、正確かつ高い剥離力を実現
芯線キズを最小限に抑えるための機能
加工ライブラリと選択ミスを防止する
バーコードリーダー用ソフトウェアを搭載
■ 高い生産性
シーケンス加工は、多芯ケーブルや多重被覆ケーブル用に便利かつ時間を短縮
素早く加工データを呼び出すためのバーコードスキャン
回転切り込み機能をオフにすることもできます
| 項目 | 詳細 |
|---|---|
| 対象電線サイズ（ストリップ） | 0.013 - 16㎟ ( AWG36 - 5 ) 1) |
| 対象電線サイズ（ツイスト） | 0.14 - 2.5㎟ ( AWG16 - 13 ) |
| 最大切り込み径 | 2㎟( AWG14 / 外径 1.6mm ) 1) |
| 最大電線外径 | 8㎜ ( 0.315in. ) |
| ストリップ長さ(StrL) | OD 1.5 ≤ 7.5mm 0.04 - 72mm( 0.06 - 2.83in. ) |
| OD 7.5 -8mm 0.01 - 50.8mm ( 0.06 - 2in. ) | |
| 先端カット、シングルトリガーを含むストリップ長さ | 32 - CLmm ( 1.26 - CL in. ) |
| カット長さ | 32 - StrLmm ( 1.26 - StrLin. ) |
| 引っ張り長さ | 0.01 - 32mm ( 0.005 - 1.26in. ) |
| 直径設定単位 | 0.01mm ( 0.0005in. ) |
| ストリップ長さ設定単位 | 0.1mm ( 0.05in. ) |
| 標準グリッパーでの加工不能挿入長さ | 12mm ( 0.47in. ) |
| グリップ力 | プログラム可能 |
| ブレード | ロータリー、４枚刃 |
| トリガー | タッチセンサー、タッチスクリーン、オプションのフットペダル |
| データインタフェース | データバック用のUSBポート、バーコードスキャナー |
| 加工ライブラリ：最大保存データ数 | 3000 |
| シーケンス機能：最大ステップ数 | 100 |
| シーケンスライブラリ：最大保存データ数 | 1000 |
| サイクルタイム（弊社条件による） | ～ 2.3秒 |
| 電源コード（入力電源） | 50 / 60Hz, 100 - 240 VAC, ＜120VA |
| 供給空気圧力（エアーブロー機能） | 0.5 - 0.7 MPpa |
| スクリーンサイズ | 5"カラータッチスクリーン + マルチタッチファンクションダイアル |
| スタンバイモードからの起動時間 | ＜1秒 |
| 動作保証温度 | 5 - 40℃ |
| 製品寸法( W x H x D ) | 141 x 290 x 473mm ( 5.5 x 11.4 x 18.6in. ) |
| 重量 | 11Kg ( 24lbs. ) |
| CE適合 | 「EU（EC）指令」の機械安全性及び電磁環境 両立性に遵守しています。 |
1) 加工困難なケーブルや上記スペック内の電線であっても、ご購入前のサンプル加工をお勧め致します。
2) 最大ストリップ長さは、電線の先端から外径までのストリップ長さになります。
3) 生産性とサイクルタイムは、パラメータの設定や作業者の経験値によって変わる場合がございます。
